Instal·lacions bifàsiques: quan l’electricitat arriba sense neutre
En moltes ciutats, com Barcelona, encara hi ha habitatges amb instal·lacions elèctriques antigues que funcionen en bifàsica. Aquest sistema va ser habitual fa dècades, però avui dia resulta obsolet i planteja limitacions importants.
En aquest article t'expliquem què és una instal·lació bifàsica, quins són els riscos i quins passos cal seguir per passar a una instal·lació monofàsica moderna i segura.
Què és una instal·lació bifàsica?

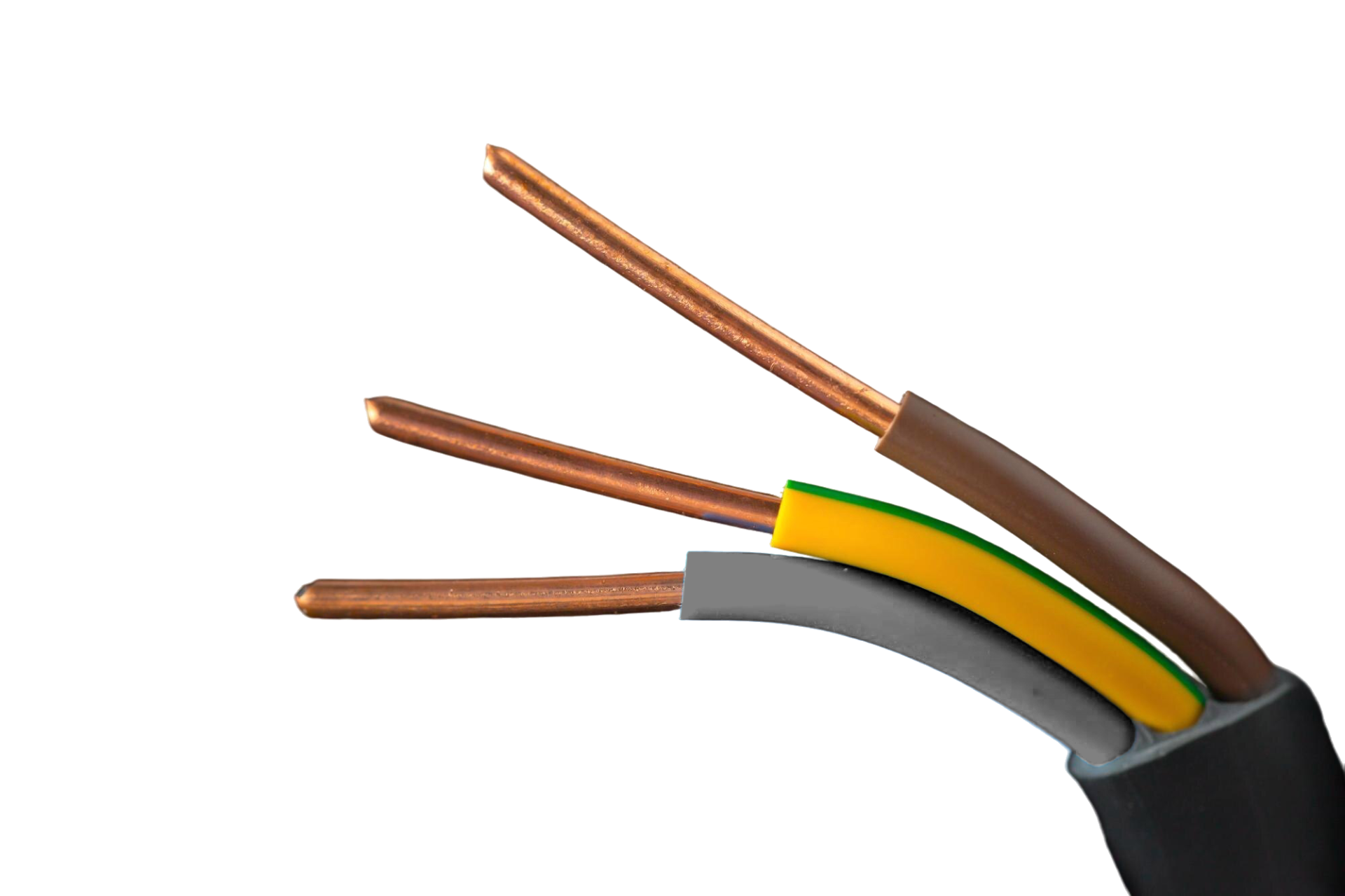

En una instal·lació elèctrica moderna d'ús domèstic, el més habitual és trobar monofàsica:
-
1 conductor de fase (actiu)
-
1 conductor de neutre
-
1 conductor de terra
Tanmateix, en les antigues instal·lacions bifàsiques no existeix el neutre. En el seu lloc, la tensió de 220 V s'obté a partir de dues fases actives desplaçades entre si.
Això significa que:
-
Entre totes dues fases hi ha 220 V.
-
Cada fase, respecte a terra, pot estar a una tensió intermèdia (aprox. 110 V), cosa que complica la protecció.
Quins problemes presenten les instal·lacions bifàsiques?
Riscos elèctrics majors
En treballar amb dues fases actives, el contacte amb qualsevol d'elles pot produir una descàrrega perillosa.
Compatibilitat amb proteccions
Els diferencials i magnetotèrmics actuals estan dissenyats per treballar amb fase + neutre. En bifàsica, cal utilitzar proteccions bipolars, ja que s'han de tallar les dues fases alhora.
Limitacions en l'ús d'equips moderns
Alguns aparells elèctrics, especialment els més sensibles, no funcionen de manera òptima sense neutre de referència.
Dificultat per complir la normativa actual
El Reglament Electrotècnic de Baixa Tensió (REBT) està pensat per a monofàsica (o trifàsica en instal·lacions més grans). Mantenir bifàsica és una excepció i, en molts casos, una font de problemes legals i tècnics.
Actuacions mínimes de seguretat si encara tens bifàsica
Si l'habitatge encara no ha passat a monofàsica, com a mínim s'han de complir certes mesures:
-
Quadre amb proteccions bipolars: tant interruptors magnetotèrmics com diferencials han de tallar les dues fases de manera simultània.
-
Presa de terra en bon estat: és vital comptar amb una presa de terra correcta, ja que no existeix neutre de referència.
-
Revisió periòdica de la instal·lació: els aïllaments i empalmes en instal·lacions antigues solen estar degradats.
Com es passa de bifàsica a monofàsica?
Aquí és el punt clau: no n'hi ha prou amb canviar el quadre elèctric a casa.
Sol·licitud a la companyia elèctrica
El subministrament bifàsic prové directament de la distribuïdora. Per disposar de monofàsica, cal sol·licitar el canvi.
Transformador i punt de lliurament
El canvi depèn que el transformador que alimenta la zona estigui preparat per donar fase + neutre. En molts casos, la distribuïdora realitza una adequació al centre de distribució o a l'acometida.
Adaptació de la instal·lació interior
Un cop la companyia lliura monofàsica, un electricista autoritzat adapta el quadre, les proteccions i, si cal, els circuits interiors per ajustar-los a la normativa.
Per què val la pena el canvi?
-
Major seguretat elèctrica, eliminant riscos de treballar amb dues fases actives.
-
Compatibilitat plena amb les proteccions modernes (IGA, diferencials, sobretensions).
-
Major estabilitat en el funcionament dels equips elèctrics actuals.
Les instal·lacions bifàsiques formen part del passat, però encara són presents en moltes llars. Encara que amb mesures de seguretat mínimes poden continuar funcionant, el més recomanable és sempre sol·licitar a la companyia elèctrica el pas a monofàsica i adaptar la instal·lació.
